产品名称：T-962回流焊机-T962A回流焊-小型红外线智能回焊炉产品编号：T-962回流焊机-T962A回流焊-小型红外线智能回焊炉 产品型号：T-962回流焊机-T962A回流焊-小型红外线智能回焊炉 出品单位：专业台式回流焊制造商-易拓(ETOOL) 浏览次数： 更多产品图片：
|
|||||||||||||||||
产品详细介绍： |
||||||||||||||||||

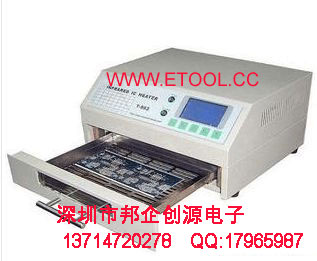

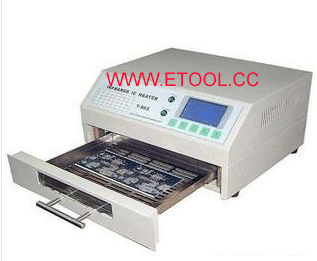

T-962回流焊机-T962A回流焊-小型红外线智能回焊炉
.jpg) 套餐一（6件套）
1、回流焊机 1台 2、铝合金喂料架 1个
3、真空吸笔（贴片机）1套 4、进口500克锡浆 1瓶
5、高品质丝印刮刀 1把 6、雕刻刀 1把
套餐二（14件套）
1、回流焊机 1台 2、240*300MM铝合金印刷台 1台
3、铝合金喂料架 1个 4、真空吸笔（贴片机）1套
5、进口500克锡浆 1瓶 6、高品质丝印刮刀 1把
7、高温胶带 1卷 8、锡箔纸 1卷
9、防静电手套 4付 10、防静电镊子 2把
套餐三（32件套）
1、回流焊机 1台 2、240*300MM铝合金印刷台 1台
3、铝合金喂料架 1个 4、真空吸笔（贴片机） 1套
5、进口500克锡浆 1瓶 6、高品质丝印刮刀 1把
7、150G助焊膏 1个 8、锡箔纸 1卷
9、高温胶带 1个 10、锡浆稀释剂 1瓶
11、弯头真空吸笔 1个 12、32合一工具批（带磁性） 1套
13、双面胶（定位用）2卷 14、防静电不锈钢镊 5把
15、防静电手套 2副 16、注射器（点锡用） 1个
17、大小不同的贴片机吸盘 4个 18、大小不同的贴片机用的针头 6个
注意：T-962C套餐，丝印台为大号丝印台
五、T-962技术参数
 一）、概述:
1.产品采用微电脑控制，预存八种回焊控温曲线供用户选择，可满足国标和美标有铅无铅的SMD、BGA焊接要求，操作简单，整个焊接过程自动完成； 2.快速红外线辐射和循环风加热，使温度更加准确、均匀；模糊控温技术和可视化抽屉式工作台，使整个焊接过程在你的监视下自动完成；能完成单、双面板的焊接，可焊接最精细表贴元器件。
3.采用了免维护高可靠性设计，让你用的称心、放心。 二）、产品说明：
一.超大容积回焊区： 在效焊接面积达：180 x 235 mm，大大增加本机的使用范围，节省投资。
二.多温度曲线选择： 内存八种温度参数曲线可供选择，并设有手动加热、强制冷却功能；整个焊接过程自动完成，操作简单。
三.独特的温升和均温设计： 输出功率达800W的快速红外线加热和均温风机配合使温度更加准确、均匀，可以按你预设的温度曲线自动准确完成整个生产过程，无须你动手。
四.人性化的科技精品： 刚毅的外观，可视的操作，友好的人机操作界面，完美的温度曲线方案，从始至终体现科技为本；轻巧的体积和重量，让你节约大量金钱，台面式放置模式，可让你拥有更大的空间；简单的操作说明，让你一看就会。
五.完善的功能选择： 回焊、烘干、保温、定型、快速冷却等功能集于一身；可完成CHIP、SOP、PLCC、QFP、BGA等所有封装形式的单、双面PCB板焊接；可用作产品的胶固化，电路板热老化，PCB板维修等多种工作。广泛适用于各类企业、公司、院所研发及小批量生产需要。 六、T-962技术参数：
 有效焊接面积：18 x 23.5 cm 产品外型尺寸：31 x 29 x17 cm
产品包装尺寸： 36 x 23 x36 cm
额定功率： 800W 工艺周期： 1～8 min 电源电压： AC220V/50HZ

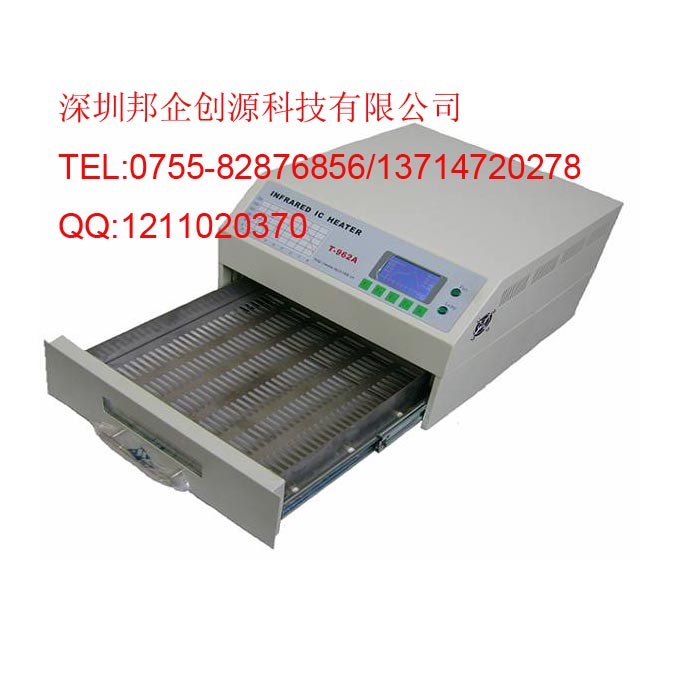

产品净重： 6.2Kg 产品毛重： 7.5Kg T-962A技术参数：
有效焊接面积： 30 x32 cm
产品外型尺寸： 43 x 37 x26 cm
产品包装尺寸： 50 x 43 x33 cm
额定功率： 1500W
工艺周期： 1～8 min
电源电压： AC110V ~AC220V/50~60HZ
产品净重： 12.5Kg
产品毛重： 14Kg
七、 设备安装调试与操作：
将本机放置在通风的平台上，周围不可能有可燃物品，抽屉向外放置，预留抽屉开合的空间，方便操作；机体四边要求预留20mm的散热空间，保证底部通风流畅；接上电源，开启电源开关，前面板液晶屏初始显示如下图：
按S键,显示主操作界面:
按F4键，切换为英语文件菜单（English Menu）
在主界面下，按F3键选取不同的温度曲线：如曲线1
再按F3键，显示曲线的关键参数：适宜锡浆的种类，回焊的温度、时间等，如下图
按F4键返回上一个页面，按F1键自动执行选定的温度曲线，工作结束后，自动停机，蜂鸣器报警。
在主面板下，按F2键选取手动操作：
按F1键，启动冷却风机，再按F1/S键停止；按F键2，启动电热，再按F2/S键停止。/。
2、曲线选择：
1）、开机后，按S键选取操作界面,按F4键选取不同的语言类别,按F3键进入温度选取界面：
2）、根据你的加工要求选取不同的曲线。按F1/F2键，向前/向后选取不同的温度曲线，有8种不同的温度曲线可供你选择，按F3键查看不同的曲线参数，按F4键确认曲线，返回主操作界面。
曲线1，适用于： 85Sn/15Pb 70Sn/30Pb；
曲线2，适用于： 63Sn/37Pb 60Sn/40Pb；
曲线3，适用于： Sn/Ag3.5； Sn/Cu.75 Sn/Ag4.0/Cu.5
曲线4，适用于： Sn/Ag2.5/Cu.8/Sb.5； Sn/Bi3.0/Ag3.0
曲线5，适用于：红胶标准固化温度曲线，Heraeus PD955M
曲线6，适用于： PCB板返修等
曲线7，8，适用于：用户自设定曲线：
按S键进入温度设定界面:
按F1/F2键，向前/向后选取不同的时间点，按F3/F4键，向上/向下选取不同的温度点，选择多点连成相应的曲线，按S键保存：
保存完后，自动返回，如用户满意可以按F4键选取；如用户不满意，在按S键重复上边的操作即可。
3、操作说明：
1）、轻轻将要加工的物品放入抽屉内的平台上，关上抽屉，按F1键开机，自动执行选定的加温曲线；液晶屏上显示当前的执行时间、设定温度、测量温度，并自动记录实际的温度曲线，供用户比较。
2）、通过抽屉前观察窗和液晶屏显示的数据、曲线，整个加工过程全在你可视的监控中完成，如果加工曲线达不到你的要求可修改参数。
3）、加工曲线是严格按不同的锡浆对回流焊不同的温度要求预设的，你可根据不同的需求预设另外的温度曲线。
4）、加工过程中，如须停止，可按S键进行强制终止；加工完成后，风机自动对产品进行冷却；你也可强制启动风机进行冷却。
5）、回焊完成后，如果产品存在缺陷的话，可再重自动焊一遍，也可手动启动加热进行回焊。
4、特别提醒：
1）、本机为满足无铅双面焊接，设计有独特的风道，焊接时PCB板的上面和下面温度差异较大的，可保证焊上面的元件时，下面的贴片不脱落；为保证小板的焊接要求，建议焊接小板和BGA植锡球时,在料抽底部预放一块10x10cm的PCB板，可以使焊接质量更好。
2）、环境温度较低、潮气或湿度太大时，建议焊接前要预热一下机器。操作方法是：选好焊接曲线后，空机自动回焊一次。
3）、本机不能焊接反光性太强的金属封装芯片和金属屏蔽罩；不可以焊接承受温度低于250度的塑料插件和物品，敬请注意！
4）、客户检测机器温度的方法：采用标准温度计，将外置温度探头固定在10x10cm的PCB板正面，一定要紧密贴在PCB板的正上面啊！将固定有测温探头的PCB板，放入料抽，推入机器内，这样测试的温度比较符合产品生产实际情况。
5、日常养护：
1）、保持腔内清洁：
我们设有内腔清洁功能：用过几次之后，建议你手动开启加热和风机2-3分钟，让腔内残存的溶剂、焊料加热挥发掉，保证内腔清洁，和整机性能稳定；每停机前一定要开启风机让整机充分冷却后，再关机，这样可延长使用寿命。
2）、定期清洁抽屉的观察孔玻璃，保持其清洁。
四、注意事项
1）、本机电源应可靠接地；长期不用时，应拔掉电源插线。
2）、本机不设排烟通道，建议按放在通风的地方，防止锡浆挥发物中毒。
3）、本机保温材料已经进行严格防护处理，未做防护不得随意拆机

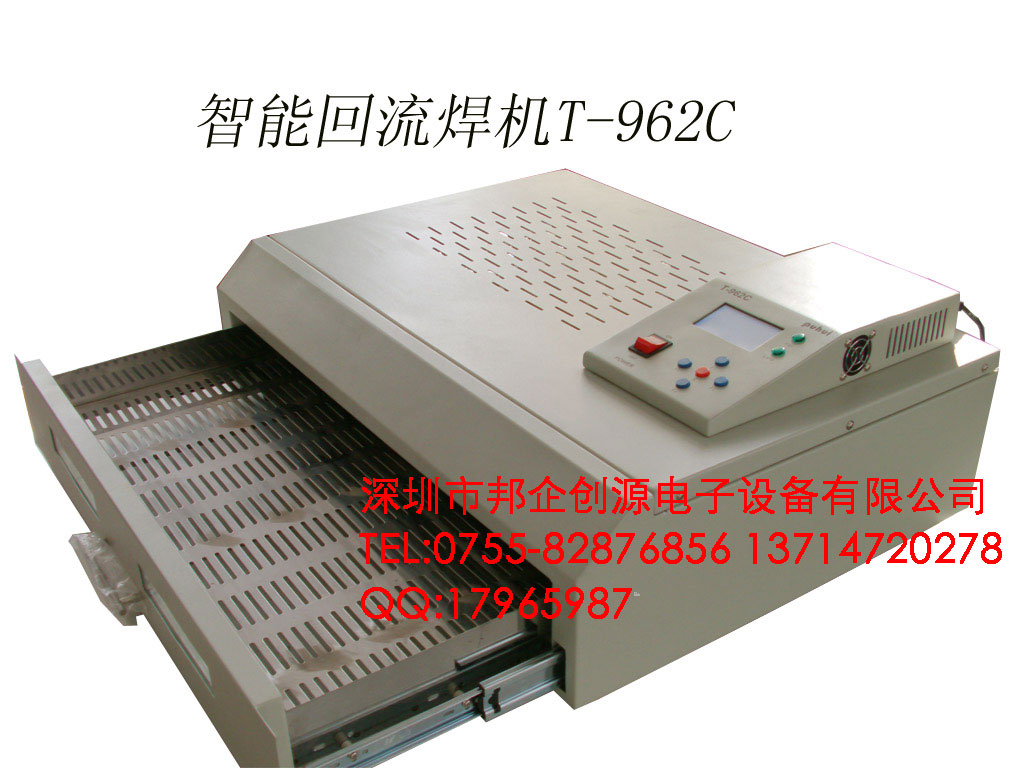

T-962C技术参数：
.jpg) 一、概述:
本产品采用微电脑控制，可满足不同的SMD、BGA焊接要求，整个焊接过程自动完成，操作简单；
采用快速红外线辐射和循环风加热，温度更加准确、均匀。
模糊控温技术和可视化抽屉式工作台，使整个焊接过程在你的监视下自动完成；能完成单、双面板的焊接；可焊接最精细表贴元器件。
采用了免维护高可靠性设计，让你用的称心、放心。
二、产品说明：
1、超大容积回焊区：
在效焊接面积达：600 x 400mm，大大增加本机的使用范围，节省投资。
2、多温度曲线选择：
内存八种温度参数曲线可供选择，并设有手动加热、强制冷却等功能；整个焊接过程自动完成，操作简单。
3、独特的温升和均温设计：
输出功率达2500w的快速红外线加热和均温风机配合，使温度更加准确、均匀，可以按你预设的温度曲线自动、准确完成整个生产过程，无须你额外控制。
4、人性化的科技精品：
刚毅的外观，可视化的操作，友好的人机操作界面，完美的温度曲线方案，从始至终体现科技为本；轻巧的体积和重量，让你节约大量金钱；台面式放置模式，可让你拥有更大的空间；简单的操作说明，让你一看就会。
5、完善的功能选择：
回焊、烘干、保温、定型、快速冷却等功能集于一身；可完成CHIP、SOP、PLCC、QFP、BGA等所有封装形式的单、双面PCB板焊接；可用作产品的胶固化，电路板热老化，PCB板维修等多种工作。广泛适用于各类企业、公司、院所研发及小批量生产需要。
6、技术参数：
有效焊接面积：60 x40 cm
产品外型尺寸：68.4 x 50.4 x22.5 cm
额定功率：1900W
工艺周期：1～8 min
电源电压：AC110V ~AC220V/50~60HZ
三、控制盒接线说明： L接火线N接零线PE地线
将控制盒侧面螺丝卸下，取下后端盖，按照L N PE 接线要求顺次将电源线压接在接线端子上。
建议选用的电源线为2平方三芯塑料绝缘铜芯电缆线。
四、操作说明：
1、设备安装调试与操作：
将本机放置在通风的平台上，周围不能有可燃物品，抽屉向外放置，预留抽屉开合的空间，方便操作；机体四边要求预留20mm的散热空间，保证底部通风流畅；接上电源，开启电源开关，前面板液晶屏初始显示主操作界面:
按F4键，切换为英语文件菜单（English Menu）
在主界面下，按F3键选取不同的温度曲线：如曲线1
再按F3键，显示曲线的关键参数：适宜锡浆的种类，回焊的温度、时间等，如下图
按F4键返回上一个页面，按F1键自动执行选定的温度曲线，工作结束后，自动停机，蜂鸣器报警。
在主面板下，按F2键选取手动操作：
按F1键，启动冷却风机，再按F1/S键停止；按F键2，启动电热，再按F2/S键停止。/。
2、曲线选择：
1）、开机后，按S键选取操作界面,按F4键选取不同的语言类别,按F3键进入温度选取界面：
2）、根据你的加工要求选取不同的曲线。按F1/F2键，向前/向后选取不同的温度曲线，有8种不同的温度曲线可供你选择，按F3键查看不同的曲线参数，按F4键确认曲线，返回主操作界面。
曲线1，适用于： 85Sn/15Pb 70Sn/30Pb；
曲线2，适用于： 63Sn/37Pb 60Sn/40Pb；
曲线3，适用于：Sn/Ag3.5； Sn/Cu.75 Sn/Ag4.0/Cu.5
曲线4，适用于：Sn/Ag2.5/Cu.8/Sb.5； Sn/Bi3.0/Ag3.0
曲线5，适用于：红胶标准固化温度曲线，Heraeus PD955M
曲线6，适用于： PCB板返修等
曲线7，8，适用于：用户自设定曲线：
按S键进入温度设定界面:
按F1/F2键，向前/向后选取不同的时间点，按F3/F4键，向上/向下选取不同的温度点，选择多点连成相应的曲线，按S键保存：
保存完后，自动返回，如用户满意可以按F4键选取；如用户不满意，再按S键重复上边的操作即可。
3、操作说明：
1）、轻轻将要加工的物品放入抽屉内的平台上，关上抽屉，按F1键开机，自动执行选定的加温曲线；液晶屏上显示当前的执行时间、设定温度、测量温度，并自动记录实际的温度曲线，供用户比较。
2）、通过抽屉前观察窗和液晶屏显示的数据、曲线，整个加工过程全在你可视的监控中完成，如果加工曲线达不到你的要求可修改参数。
3）、加工曲线是严格按不同的锡浆对回流焊不同的温度要求预设的，你可根据不同的需求预设另外的温度曲线。
4）、加工过程中，如须停止，可按S键进行强制终止；加工完成后，风机自动对产品进行冷却；你也可强制启动风机进行冷却。
5）、回焊完成后，如果产品存在缺陷的话，可再重自动焊一遍，也可手动启动加热进行回焊。
4、特别提醒：
1）、本机为满足无铅双面焊接，设计有独特的风道，焊接时PCB板的上面和下面温度差异较大的，可保证焊上面的元件时，下面的贴片不脱落；为保证小板的焊接要求，建议焊接小板和BGA植锡球时,在料抽底部预放一块10x10cm的PCB板，可以使焊接质量更好。
2）、环境温度较低、潮气或湿度太大时，建议焊接前要预热一下机器。操作方法是：选好焊接曲线后，空机自动回焊一次。
3）、本机不能焊接反光性太强的金属封装芯片和金属屏蔽罩；不可以焊接承受温度低于250度的塑料插件和物品，敬请注意！
4）、客户检测机器温度的方法：采用标准温度计，将外置温度探头固定在10x10cm的PCB板正面，一定要紧密贴在PCB板的正上面啊！将固定有测温探头的PCB板，放入料抽，推入机器内，这样测试的温度比较符合产品生产实际情况。
5、日常养护：
1）、保持腔内清洁：
我们设有内腔清洁功能：用过几次之后，建议你手动开启加热和风机2-3分钟，让腔内残存的溶剂、焊料加热挥发掉，保证内腔清洁，和整机性能稳定；每停机前一定要开启风机让整机充分冷却后，再关机，这样可延长使用寿命。
2）、定期清洁抽屉的观察孔玻璃，保持其清洁。
五、注意事项
1）、本机电源应可靠接地；长期不用时，应拔掉电源插线。
2）、本机不设排烟通道，建议按放在通风的地方，防止锡浆挥发物中毒。
3）、本机保温材料已经进行严格防护处理，未做防护不得随意拆机。

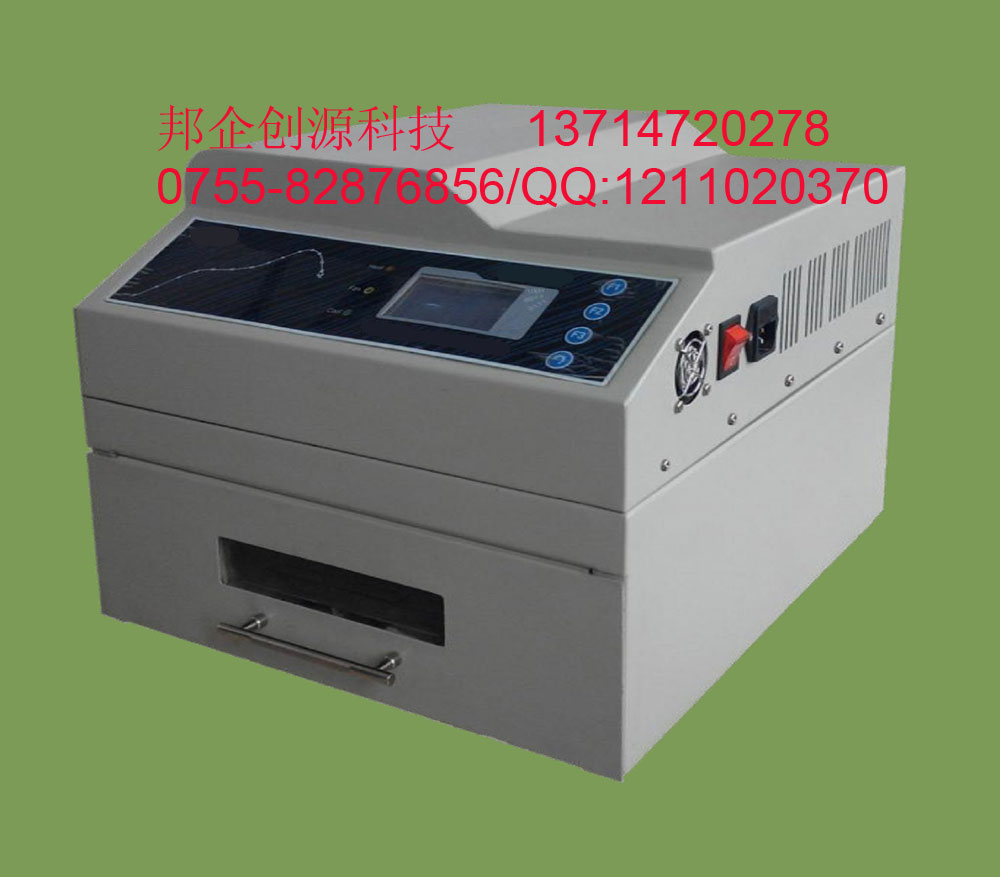

T-937技术参数：
 1、焊接无铅锡膏效果良好，适用范围广泛。
2、配备PC端控制软件，简化曲线数据录入、编辑、传输、读取、调整、保存、管理等操作。
3、控制软件具有多种曲线录入方式，方便各种曲线设置需求。
4、控制软件独创图形化显示曲线模块，可实时动态显示曲线，实现所见即所得，将抽象的数字直观地展现给用户。
5、控制软件具有曲线报表打印功能，方便用户进行存档管理、实验分析及学术配图等。
6、控制软件内置299种锡膏数据，可为用户设置曲线提供全面参考。
7、采用高速稳定的主控MCU，配合先进的智能温度测控技术，测温准、控温精。
8、具有温度校正补偿功能，降低机器使用环境选择性，使机器在温度变化环境中保持稳定的测温品质。
9、具有均温风机促进炉内热风循环，提高炉内均温程度。
10、控温范围广，采用顶部加热方式，适合任何单/双面、有铅/无铅焊接。

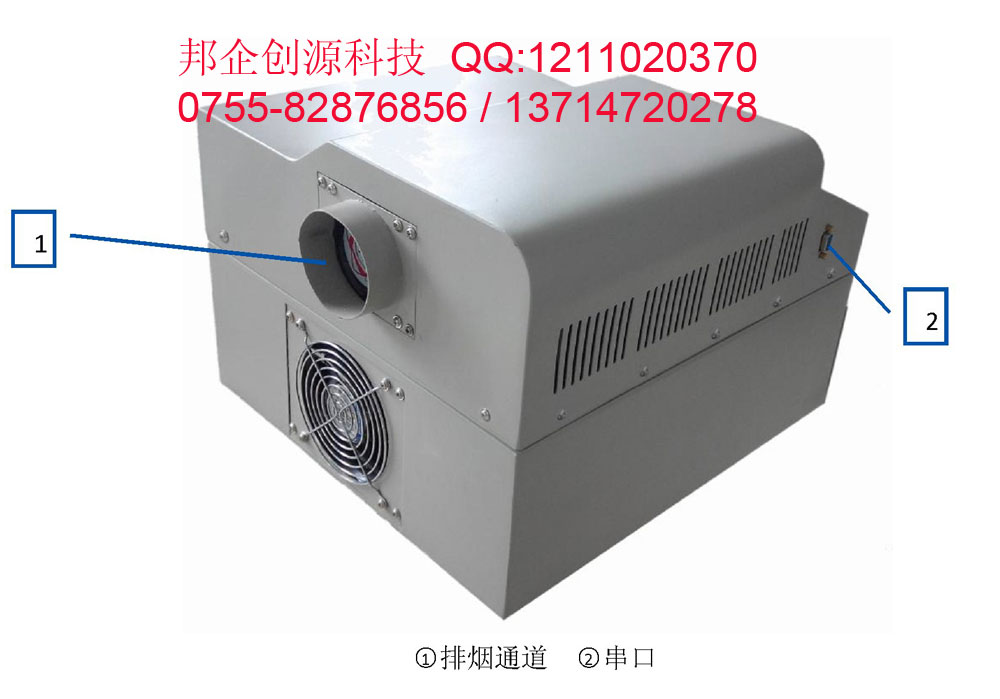

11、具有废气排放通道，保持良好的用户工作环境。
12、用户界面友好，使用便捷，经过简单训练即可完全掌握本机的操作方法。
13、具有强大的数据库管理功能。
14、具有恒温定时功能。
