产品名称：测漏型SMD零件计数器,SMT元件计数器,侧漏SMD零件计数器

产品编号：测漏型SMD零件计数器,SMT元件计数器

产品型号：测漏型SMD零件计数器,SMT元件计数器

出品单位：专业零件计数器制造商-易拓(ETOOL)

浏览次数：

更多产品图片：

产品详细介绍：

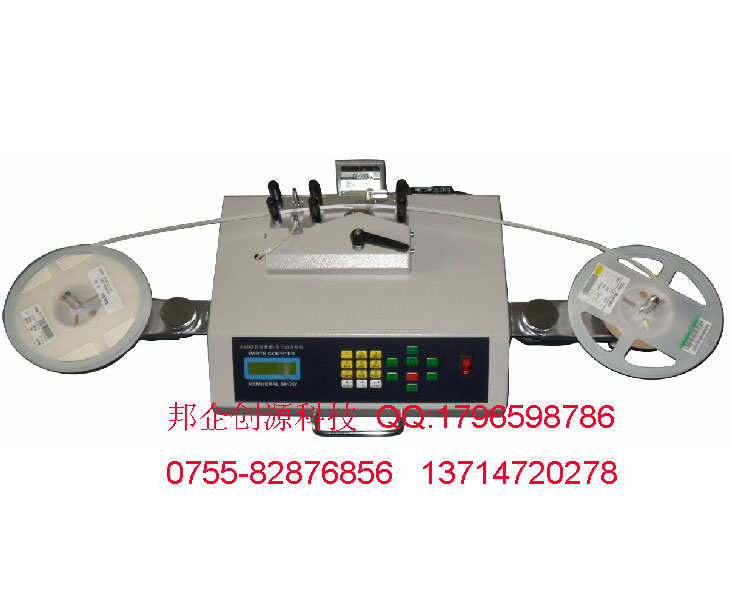

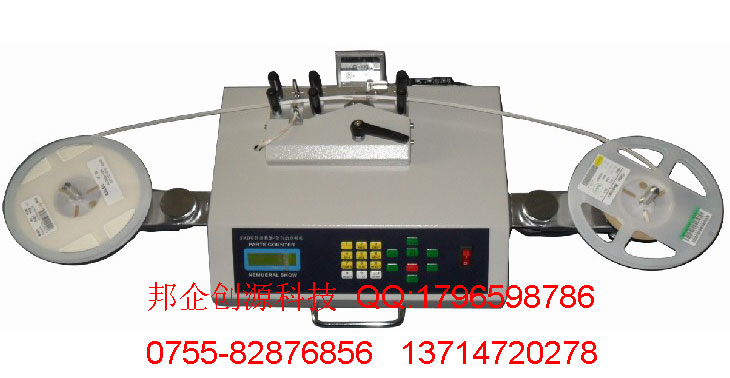

测漏型SMD零件计数器,SMT元件计数器,侧漏SMD零件计数器

产品原理：

全自动SMD零件计数器,采用光电传感原理,利用零件载带引导孔与零件的对应关系,通过专用处理芯片及大规模集成电路处理,实现零误差,精确测定SMD零件数量,可实现方便快捷的计数,是SMT物料管理的高效辅助设备.（可订做具测漏功能的计数器，测漏功能SMD零件计数器配备高速光纤，根据空料和实料光线强度对比原理，准确检知空料。）

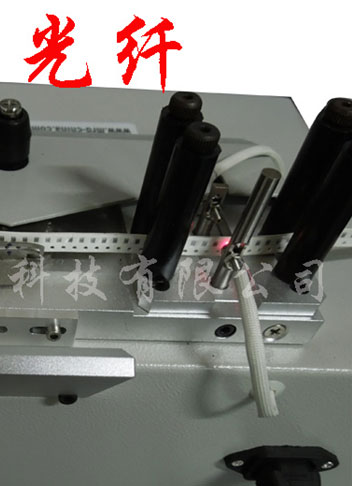

型号: ET-961测漏型，配备高速测漏感应光纤，可侦测漏件，零误差

产品特色：

全自动方式计算零件数量,方便点料、发料作业操作简单，独具匠心的防料带脱落设计将对料带的伤害减少至最小，正反向皆可计数，可预设数量，精确计算数量，零误差。可加装扫描枪及条码打印机，方便管理作业。

产品规格：

电源：AC220/110，50HZ，25W

计数范围：-99999~99999PCS

外型尺寸：L470*W300*H180mm

重量：10KG

产品应用：

SMD料带式零件皆可使用

料带轮直径：任何尺寸皆可使用

料带间隔（PITCH）：2，4，8，10，12，16，24，32，44，56mm

料带宽度（WIDTH）：8，12，16，24，32，44，56mm

操作说明：

一、功能键说明：

0-9数字键

确认键（enter）

ENG/select

左行键

右行键

停止键/清零键

打印键

PITCH键

二、开机显示

PITCH: xx mm

SET NO A COUNT

00000 00000

1.修改间距

xx为当前设置的间距按下‘PITCH’键 xx会闪烁，闪烁时松开‘PITCH’键再按下xx会变化并继续闪烁依此02-04-08-12-16-20-24-28-32-36-40-44-48-52-56每按一次改变一次轮流切换。在闪烁时直接输入数字键无需多按‘PITCH’键如原来为02 想切换到48用‘PITCH’键需间断按12次，如直接按‘4’和‘8’则xx变为48 ，超过3秒钟停止闪烁，并自动保存到计数器中。闪烁时直接按确认键(Enteer) 停止闪烁，并自动保存到计

数器中。

2．设置设定值

按SET键清零设置值 SET 字符下变为00000 直接按数字键数字会左移设置值如按‘2’ 00000变为 00002 再按‘8’ 00002变为 00028

3．清零计数值

COUNT 下面数字为实时计数值移动料带该数字会变化有 ‘+’ ‘—’显示,按 ‘停止/清零‘键 2秒钟再松开， COUNT下面的计数值变为00000．

4. 自动/手动模式

通电进入后，主界面所显示的‘ A’是自动模式，在主界面下按‘SELECT’键2秒钟后，主界面的‘A’会变成‘M’，也就进入了手动模式，在主界面下按‘SELECT’可以在手动和自动之间互相切换

5. 正向计数

按‘右行键’松开，在自动方式下（显示‘A’），如果SET下有设置值料盘开始右行至设定值自动停止。如果没有料盘启动后会自动停止。在手动方式下（‘M’）启动后直到料盘走完。COUNT实时显示。小于0会实时显示负数。

6.．反向计数

按‘左行键’松开，在自动方式下（显示‘A’），如果SET下有设置值料盘开始左行至设定值自动停止。如果没有料盘启动后会自动停止。在手动方式下（‘M’）启动后直到料盘走完。COUNT实时显示。小于0会实时显示负数。

7．停止计数

在电机运转中突然按下停止键会立即停止。

8．打印（PRINT）键

在主界面按下此键就显示出打印界面，此界面的第一行显示的是‘公司名称’，第二行显示的是‘时间’，最后行显示的是打印的操作。

（1）进入打印界面后，在第三行会有一个闪烁的光标，在此光标处可以对所在的内容进行编辑修改

（2）在打印界面按‘LEFT/反转’可以使光标向左移动，按‘RIGHT/正转’可以使光标向右移动。

（3）在打印界面在所要编辑的光标处第一次按下‘0’——‘9’键中的一个按键会在此处显示出按键上的数字，如果短时间连续按下‘0’——‘9’键中的一个按键，显示的内容可以在按键上的数字和字母之间进行切换。其中‘1’键可以在数字、特殊符号、字母大小写等之间切换

（4）编辑好各行后，光标在本行处，按‘ENTER’键可以在本行的左边显示‘OK’，也就把本行的内容保存下了注意：保存编辑行的内容必须是在光标在本行位置处再按下‘ENTER’键才可以把本行内容保存下来，例如：如果要保存第一行和第二行的内容，必须是光标在第一行处按下‘ENTER’键可以把第一行的内容保存下，光标在第二行‘ENTER’键，可以把第二行的内容保存下来，不可同时保存

（5）在打印界面按‘SELECT’进入打印参数的界面，在此界面显示的是XYWH：XXX XXX XXX XXX 分别是对打印出的位置X轴、Y轴、宽度以及高度进行设置。

（6）按‘停止/清零’键可以回到主界面

（7）再按一次‘PRINT’键就可以对打印界面的内容进行打印。
