产品名称:无铅台式回流焊接机(电脑连接)ET-3032,台式回流焊ET-3032

产品编号:无铅台式回流焊接机(电脑连接)ET-3032

产品型号:无铅台式回流焊接机(电脑连接)ET-3032

出品单位:台式回流焊接机专业制造商-易拓ETOOL

浏览次数:

更多产品图片:

产品详细介绍:

无铅台式回流焊接机(电脑连接) ET-3032,台式回流焊ET-3032

无铅台式回流焊接机(电脑连接)ET-3032

     专业台式回流焊制造商-易拓(ETOOL) 推出国内首家180段控温 台式无铅回流焊ET-3032 2015版,本机采用微电脑控制,控温段数由原来的2*20段增加到9*20段。满足多品种小批量生产、研发生产需示。

同时可满足不同规格的电阻电容、二、三极管、精细间距QFP SOPPLCCBGACSP等各种元器件的焊接要求。更为突出的是满足LED有铅、无铅焊接需求,铝基板、陶瓷基板、环氧树脂板均可满足。
整个焊接过程自动完成,操作简单;采用快速红外线辐射,温度更加准确、均匀。模糊控温技术,使整个焊接过程在你的监视下自动完成;能完成单、双面板的焊接。采用了免维护高可靠性设计,让你用的称心、放心。



台式回流焊炉的特点:

1、性能稳定、寿命长、高精度、多功能。

2、内部采用耐高温部件。经济实用、节能降耗;一机多用,可做SMT红胶的固化。

3、散热,冷却快。升温,降温快。特制石英加热管,保证它的使用寿命。

4、操作面板全新改版、整机内部细节处理,使您买得满意、用得放心。
5
、控制器设计在右侧,方便操作。同时长时间使用不影响控制器的寿命。

台式无铅回流焊接机技术参数:

控温段数:920段曲线,相当于20个温区。可以完美的模拟预热段,加热段,保温段,焊接段,冷却段等工艺参数,二十个点的温度控制段数,确保完美的焊接效果。

温区数目:单区多段

控制控温系统:微电脑自动温控;SSR固态继电器无触点输出

升温时间:3min

温度范围:0-350

发热来源:远红外加热

工作模式:自动回流焊接模式和可调恒温维修模式

有效工作台面积:306mm×322mm

有效焊接面积 无铅锡膏:260mm×260mm  有铅锡膏:300mm×310mm

焊接时间:2-16min

温度曲线:可根据需要在焊机中设定保存9条温度曲线,方便多品种焊接使用。冷却系统:金属耐高温轴流冷却系统。

额定电压:220V50HzAC110V可以订购)工作频率:50-60Hz

最大功率:2300W

平均功率:1000W

重量:16KG

尺寸:404mm×372mm×280mm


小型回流焊机操作流程:

1、工作台进出   轻拉工作台,再将已贴好芯片的PCB放入工作台内,将工作台推入加温区。焊接过程结束后,拉出工作台将PCB取出,并将新的PCB放入。

2、焊接工作   当元件线路板进入工作区后,按绿色按钮,焊接机开始按设置要求进行焊接工作。

3、线路板返修   当需要返修的元件线路板进入工作区后,按绿色按钮,焊接机开始工作时当仪表显示温度在220℃时,拉出工作台,同时停止加热。立即将线路板从工作台中取出,此时元件可以脱离线路板,完成返修工作。

台式回流焊机使用注意事项:

1.每班次工作前请空机加热运行一遍至二遍使焊机预热。根据我们的经验测得,有铅焊接温度起始点从80度开始,无铅焊接温度起始点从100度开始,焊接效果能达到最佳状态。

2.连续工作4小时应停机30分钟,以便保证机器的使用寿命更长久。

3.每个年度应对设备工作进行全面检查。4.焊接参数设定(详情参考使用说明书)。

5. 焊膏不用时应保存在2—8℃的环境中,使用时应在室温环境中放置30分钟,并充分搅拌后使用。

6.焊接过程结束后,线路板上仍存有一定温度,请使用工具取板,避免烫伤。

7.随着焊接次数增加,冷却时间会有所沿长,属正常现象.



主要部件

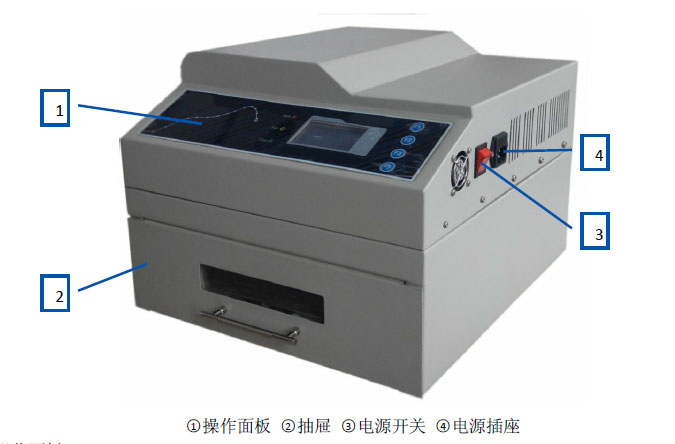

1、焊台主体

台式回流焊ET-3032

○1操作面板 ○2抽屉 ○3电源开关 ○4电源插座

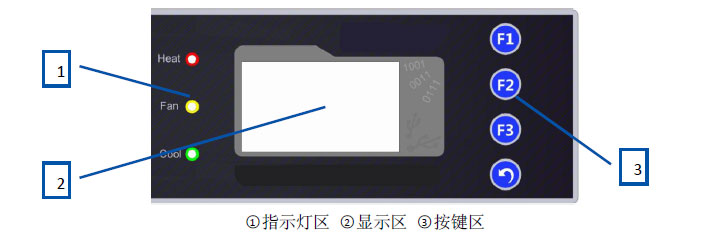

2、操作面板

台式回流焊ET-3032

○1指示灯区 ○2显示区 ○3按键区

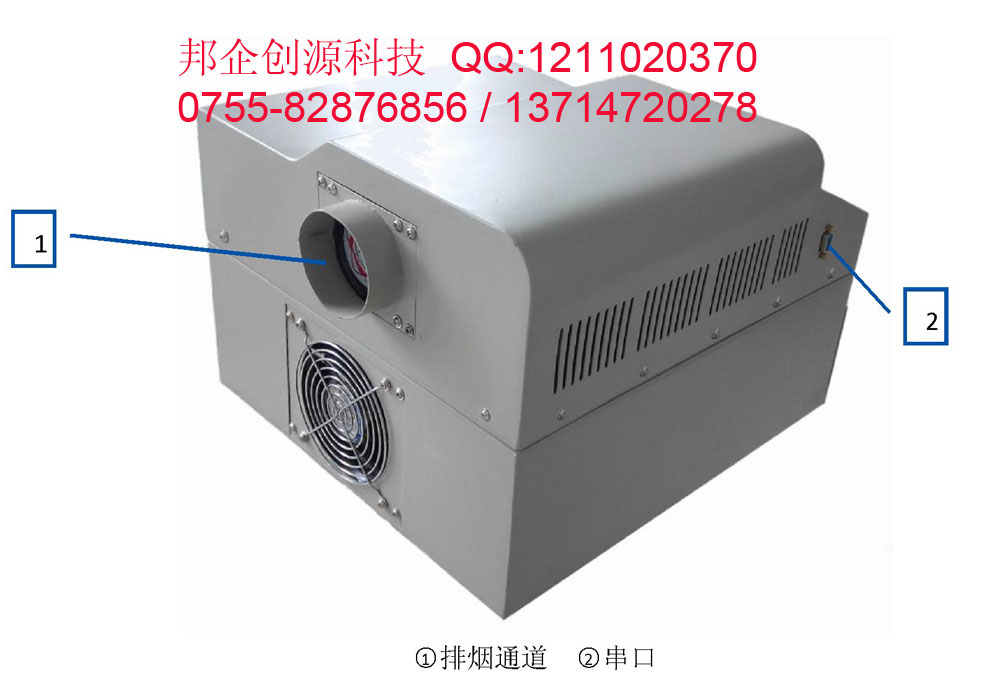

3
、其他

台式回流焊ET-3032

○1排烟通道 ○2串口


四、安装
1、请将本机抽屉朝外置于平整的操作台上,并预留抽屉推拉空间。 2、机器周围不可有易燃、易爆及其他对温度敏感物品。 3、机器四周要求预留20mm的散热空间,保证底部通风良好。 4、请将机器排烟通道接至室外通风处或废气回收装置内,避免室内污染。 5、接入机器电源并确保机壳可靠接地。
五、软件界面

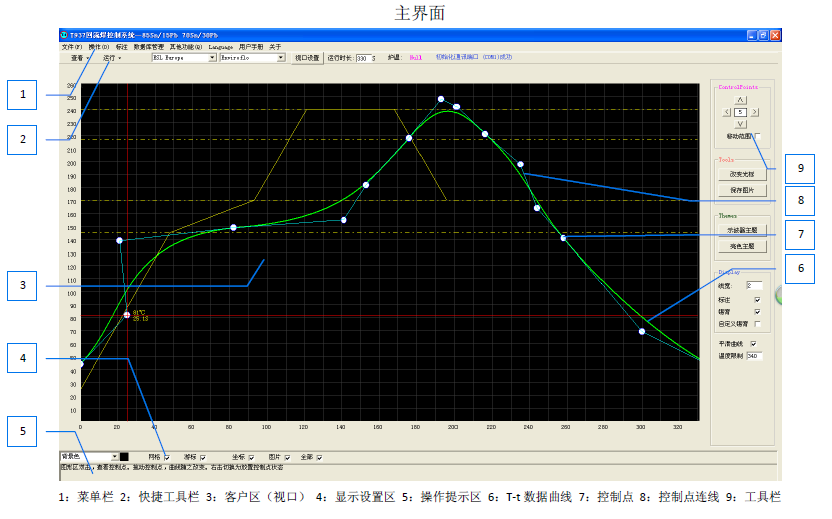

主界面

台式回流焊ET-3032

1:菜单栏 2:快捷工具栏 3:客户区(视口) 4:显示设置区 5:操作提示区 6T-t数据曲线 7:控制点 8:控制点连线 9:工具栏

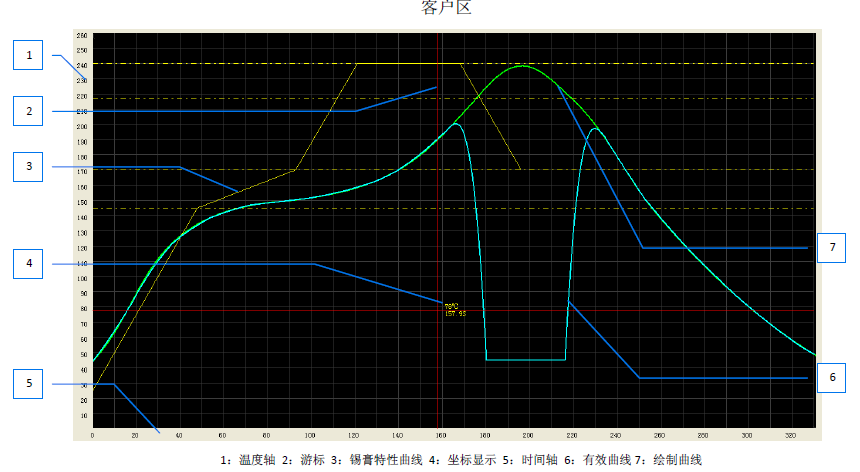

客户区

台式回流焊ET-3032
1
:温度轴 2:游标 3:锡膏特性曲线 4:坐标显示 5:时间轴 6:有效曲线7:绘制曲线

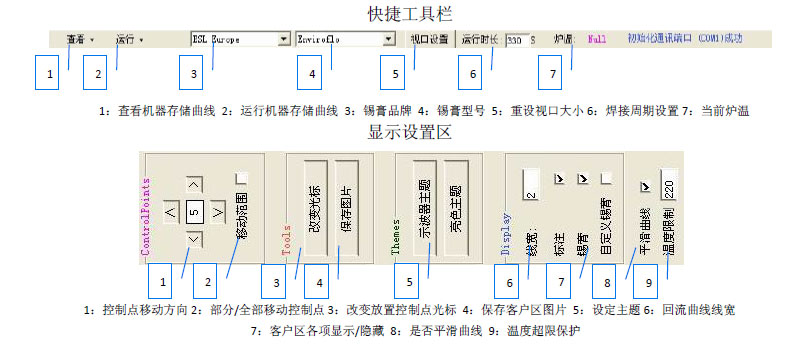

快捷工具栏

台式回流焊ET-3032

1:查看机器存储曲线 2:运行机器存储曲线 3:锡膏品牌 4:锡膏型号 5:重设视口大小6:焊接周期设置7:当前炉温 显示设置区





        本公司专业生产无铅台式回流焊接机(电脑连接)ET-3032,台式回流焊ET-3032,无铅台式回流焊ET-3032,台式回流焊,抽屉式回流焊,小型回流焊接机,回流焊接机公司,抽屉式回流焊接机,小型回流焊,台式回流焊,回流焊,小型台式回流焊机台式回流焊机,无铅回流焊,回流焊温度,小型回流焊机,回流焊公司,回流焊机厂家,以一流的产品质量和精湛的技术服务受到了用户的一致好评.
