产品详细介绍：

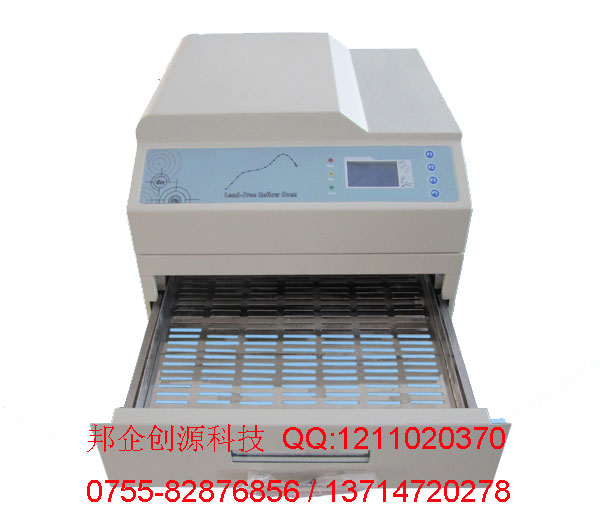

无铅台式回流焊接机ET-3540(电脑连接),ET-3540无铅台式回流焊接机,台式回流焊接机ET-3540

       台式回流焊炉的特点：

1、性能稳定、寿命长、高精度、多功能。

2、内部采用耐高温部件。经济实用、节能降耗;一机多用，可做SMT红胶的固化。

3、散热，冷却快。升温，降温快。特制石英加热管，保证它的使用寿命。

4、操作面板全新改版、整机内部细节处理，使您买得满意、用得放心。
5、控制器设计在右侧，方便操作。同时长时间使用不影响控制器的寿命。

台式无铅回流焊接机技术参数：

控温段数：9条20段曲线，相当于20个温区。可以完美的模拟预热段，加热段，保温段，焊接段，冷却段等工艺参数，二十个点的温度控制段数，确保完美的焊接效果。

主要参数

温区数目：单区多段

控制控温系统：微电脑自动温控;SSR固态继电器无触点输出

升温时间：3min

温度范围：0-350度

发热来源：远红外加热

工作模式：自动回流焊接模式和可调恒温维修模式

有效工作台面积：350mm×400mm

有效焊接面积    无铅锡膏：290×375mm  有铅锡膏：315mm×375mm

焊接时间：2-16min

温度曲线：可根据需要在焊机中设定保存9条温度曲线，方便多品种焊接使用。冷却系统：金属耐高温轴流冷却系统。

额定电压：220V，50Hz（AC110V可以订购）工作频率：50-60Hz

最大功率：3300W

平均功率：1500W

重量：20.7kg

尺寸：473mm×466mm×290mm

小型回流焊机操作流程：

1、工作台进出   轻拉工作台，再将已贴好芯片的PCB放入工作台内，将工作台推入加温区。焊接过程结束后，拉出工作台将PCB取出，并将新的PCB放入。

2、焊接工作   当元件线路板进入工作区后，按绿色按钮，焊接机开始按设置要求进行焊接工作。

3、线路板返修   当需要返修的元件线路板进入工作区后，按绿色按钮，焊接机开始工作时当仪表显示温度在220℃时，拉出工作台，同时停止加热。立即将线路板从工作台中取出，此时元件可以脱离线路板，完成返修工作。

台式回流焊机使用注意事项：

1．每班次工作前请空机加热运行一遍至二遍使焊机预热。根据我们的经验测得，有铅焊接温度起始点从80度开始，无铅焊接温度起始点从100度开始，焊接效果能达到最佳状态。

2．连续工作4小时应停机30分钟，以便保证机器的使用寿命更长久。

3．每个年度应对设备工作进行全面检查。4．焊接参数设定（详情参考使用说明书）。

5. 焊膏不用时应保存在2—8℃的环境中，使用时应在室温环境中放置30分钟，并充分搅拌后使用。

6．焊接过程结束后，线路板上仍存有一定温度，请使用工具取板，避免烫伤。

7．随着焊接次数增加,冷却时间会有所沿长,属正常现象.

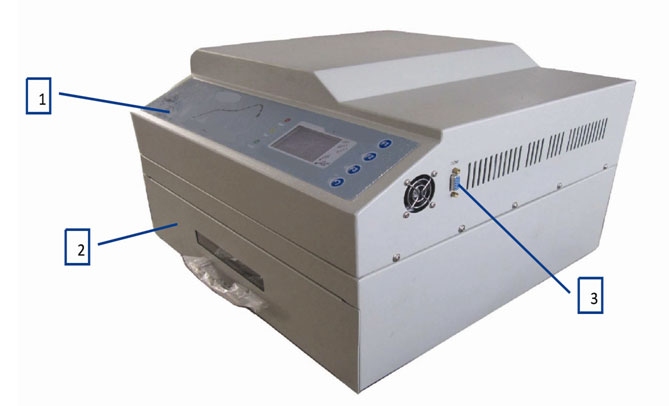

主要部件
1、焊台主体

○1操作面板 ○2抽屉 ○3电源开关 ○4电源插座

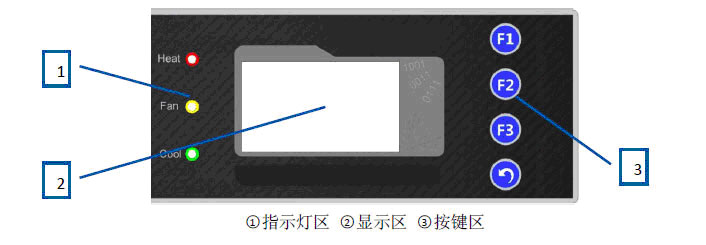

2、操作面板

○1指示灯区 ○2显示区 ○3按键区

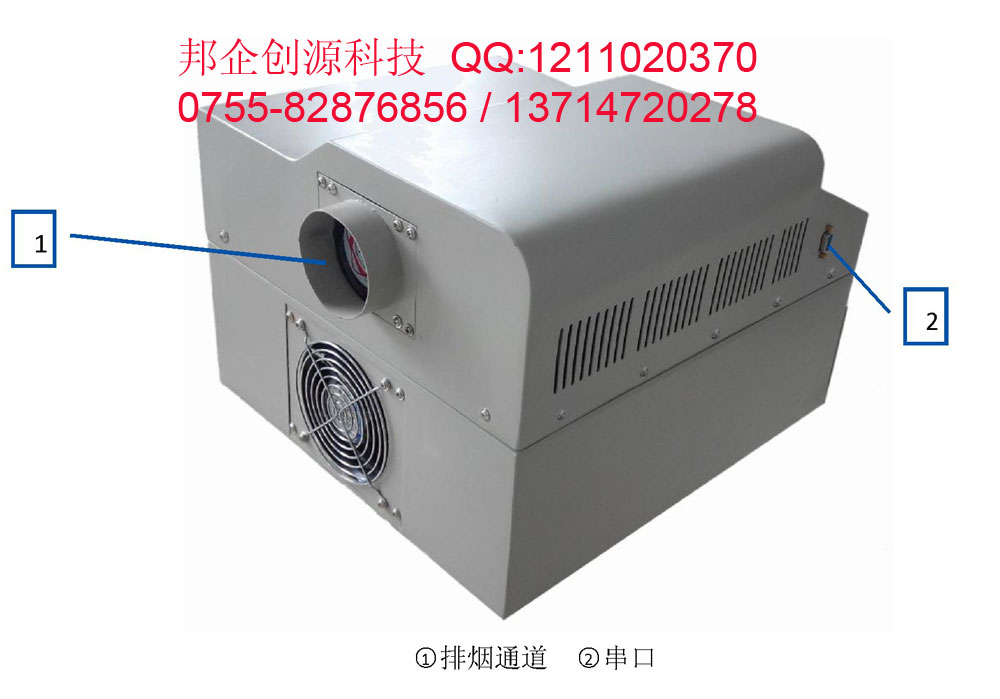

3、其他

○1排烟通道 ○2串口

四、安装
1、请将本机抽屉朝外置于平整的操作台上，并预留抽屉推拉空间。 2、机器周围不可有易燃、易爆及其他对温度敏感物品。 3、机器四周要求预留20mm的散热空间，保证底部通风良好。 4、请将机器排烟通道接至室外通风处或废气回收装置内，避免室内污染。 5、接入机器电源并确保机壳可靠接地。
五、软件界面

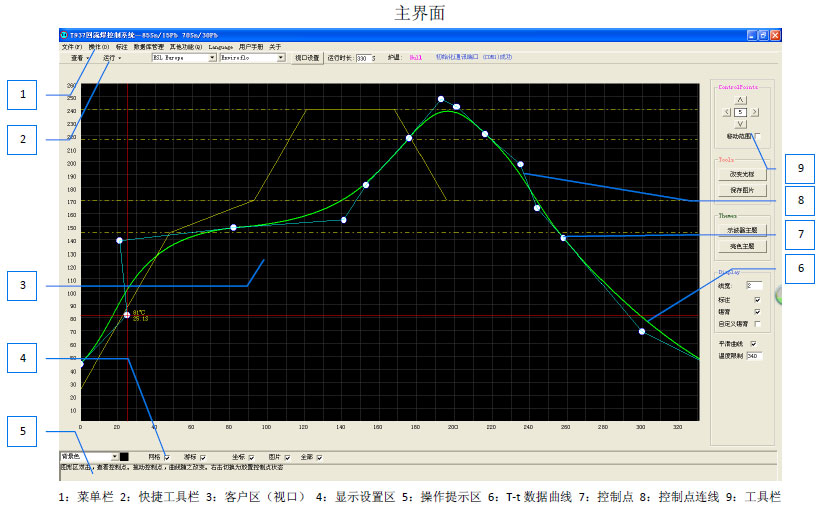

主界面

1：菜单栏 2：快捷工具栏 3：客户区（视口） 4：显示设置区 5：操作提示区 6：T-t数据曲线 7：控制点 8：控制点连线 9：工具栏

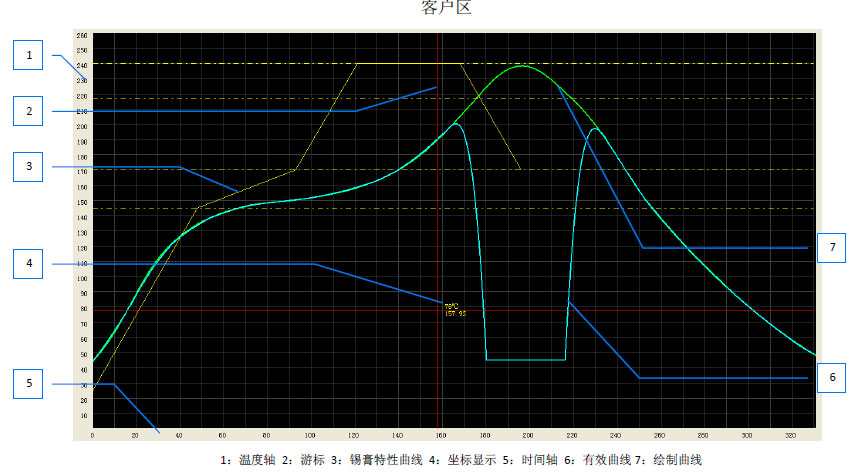

客户区

1：温度轴 2：游标 3：锡膏特性曲线 4：坐标显示 5：时间轴 6：有效曲线7：绘制曲线

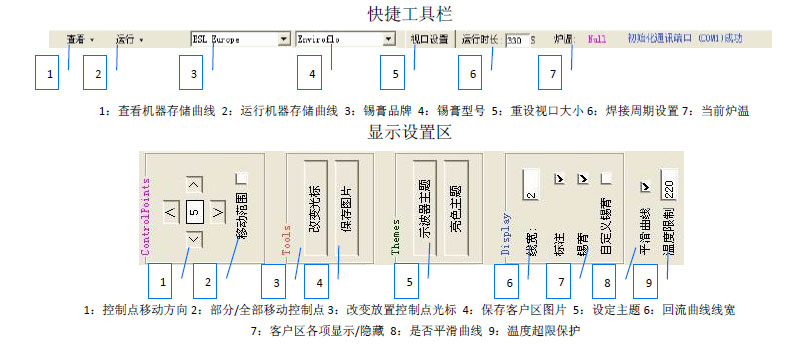

快捷工具栏

1：查看机器存储曲线 2：运行机器存储曲线 3：锡膏品牌 4：锡膏型号 5：重设视口大小6：焊接周期设置7：当前炉温 显示设置区
