产品名称:超值九件套-回流焊机T962A-智能回流焊机T-962A-回流焊-智能回流焊机

产品编号:超值九件套-回流焊机T962A-智能回流焊机T-962A-回流焊-智能回流焊机

产品型号:超值九件套-回流焊机T962A-智能回流焊机T-962A-回流焊-智能回流焊机

出品单位:ETOOL

浏览次数:

更多产品图片:

产品详细介绍:

超值九件套-回流焊机T962A-智能回流焊机T-962A-回流焊-智能回流焊机

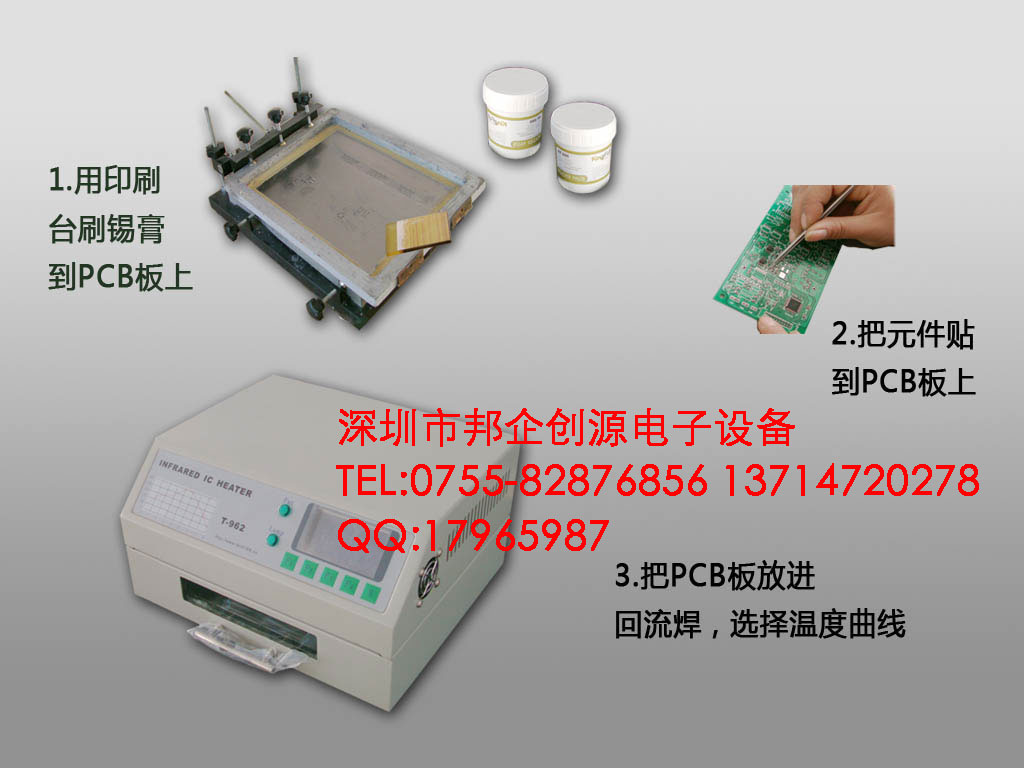

T962有效焊接尺寸是18*23.5CM T962A是30*32CM超值九件套包括以下产品:
1、回流焊机T962A
2、31*44CM中号印刷台
3、五槽喂料架
4、真空吸锡笔(贴片机)
5、无铅锡膏500G
6、刮刀
7、大卷萡锡纸
8、大卷高温胶带
9、助焊膏









三、操作说明:
1、 设备安装调试与操作:
将本机放置在通风的平台上,周围不可能有可燃物品,抽屉向外放置,预留抽屉开合的空间,方便操作;机体四边要求预留20mm的散热空间,保证底部通风流畅;接上电源,开启电源开关,前面板液晶屏初始显示如下图:
按S键,显示主操作界面:
按F4键,切换为英语文件菜单(English Menu)
在主界面下,按F3键选取不同的温度曲线:如曲线1
再按F3键,显示曲线的关键参数:适宜锡浆的种类,回焊的温度、时间等,如下图
按F4键返回上一个页面,按F1键自动执行选定的温度曲线,工作结束后,自动停机,蜂鸣器报警。
在主面板下,按F2键选取手动操作:
按F1键,启动冷却风机,再按F1/S键停止;按F键2,启动电热,再按F2/S键停止。/。

2、曲线选择:
1)、开机后,按S键选取操作界面,按F4键选取不同的语言类别,按F3键 进入温度选取界面:
2)、根据你的加工要求选取不同的曲线。按F1/F2键,向前/向后选取不同的温度曲线,有8种不同的温度曲线可供你选择,按F3键查看不同的曲线参数,按F4键确认曲线,返回主操作界面。
曲线1,适用于: 85Sn/15Pb 70Sn/30Pb;
曲线2,适用于: 63Sn/37Pb 60Sn/40Pb;
曲线3,适用于: Sn/Ag3.5; Sn/Cu.75 Sn/Ag4.0/Cu.5
曲线4,适用于: Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0
曲线5,适用于: 红胶标准固化温度曲线,Heraeus PD955M
曲线6,适用于: PCB板返修等
曲线7,8,适用于:用户自设定曲线:
按S键进入温度设定界面:
按F1/F2键,向前/向后选取不同的时间点,按F3/F4键,向上/向下选取不同的温度点,选择多点连成相应的曲线,按S键保存:
保存完后,自动返回,如用户满意可以按F4键选取;如用户不满意,在按S键重复上边的操作即可。

3、操作说明:
1)、轻轻将要加工的物品放入抽屉内的平台上,关上抽屉,按F1键开机,自动执行选定的加温曲线;液晶屏上显示当前的执行时间、设定温度、测量温度,并自动记录实际的温度曲线,供用户比较。
2)、通过抽屉前观察窗和液晶屏显示的数据、曲线,整个加工过程全在你可视的监控中完成,如果加工曲线达不到你的要求可修改参数。
3)、加工曲线是严格按不同的锡浆对回流焊不同的温度要求预设的,你可根据不同的需求预设另外的温度曲线。
4)、加工过程中,如须停止,可按S键进行强制终止;加工完成后,风机自动对产品进行冷却;你也可强制启动风机进行冷却。
5)、回焊完成后,如果产品存在缺陷的话,可再重自动焊一遍,也可手动启动加热进行回焊。
4、特别提醒:
1)、本机为满足无铅双面焊接,设计有独特的风道,焊接时PCB板的上面和下面温度差异较大的,可保证焊上面的元件时,下面的贴片不脱落;为保证小板的焊接要求,建议焊接小板和BGA植锡球时,在料抽底部预放一块10x10cm的PCB板,可以使焊接质量更好。
2)、环境温度较低、潮气或湿度太大时,建议焊接前要预热一下机器。操作方法是:选好焊接曲线后,空机自动回焊一次。
3)、本机不能焊接反光性太强的金属封装芯片和金属屏蔽罩;不可以焊接承受温度低于250度的塑料插件和物品,敬请注意!
4)、客户检测机器温度的方法:采用标准温度计,将外置温度探头固定在10x10cm的PCB板正面,一定要紧密贴在PCB板的正上面啊!将固定有测温探头的PCB板,放入料抽,推入机器内,这样测试的温度比较符合产品生产实际情况。







          专业生产超值九件套-回流焊机T962A-智能回流焊机T-962A-回流焊-智能回流焊机-回流焊接机,回流焊机,抽屉式回流焊,小型回流焊接机,回流焊接机公司,抽屉式回流焊接机,小型回流焊,台式回流焊,回流焊,小型台式回流焊机台式回流焊机,无铅回流焊,回流焊温度,小型回流焊机,回流焊公司,回流焊机厂家,以一流的产品质量和精湛的技术服务受到了用户的一致好评.
        欢迎来电咨询. 0755-82876856   联系人:何先生  13714720278   QQ: 1796598786     更多产品http://www.szetool.net

 台式回流焊炉-抽屉式回流焊T-962A



二、台式无铅回流焊机T-962A 主要技术参数
1、输入电源:AC220V/(AC110V定购)
2、工作频率:50~60Hz
3、输入最大功率:1500W
4、有效焊接面积: 30 x32 cm
5、产品外型尺寸:43 x 37 x26 cm
6、红外线辐射和热风混和加热方式
7、操作系统:T-962C中英文双语操作系统
8、工作模式:自动回焊模式、可调恒温维修模式
9、温度曲线段:预热段、加热段、焊接段、保温段、冷却段共五段,工艺周期:  1~8 min
10、预热段温度设置范围和时间:70~150℃、时间:0~5min
11、加热段温度设置范围和时间:预热段温度~220℃、时间:0~5min
12、焊接段温度设置范围和时间:加热段温度~300℃、时间:0~30s
13、保温段温度设置范围和时间:焊接段温度-(0~50℃)
14、产品净重: 12.5Kg
15、产品毛重: 14Kg
