产品名称：精密印刷台-锡膏印刷台

产品编号：精密印刷台

产品型号：精密印刷台

出品单位：易拓(ETOOL)

浏览次数：

更多产品图片：

产品详细介绍：

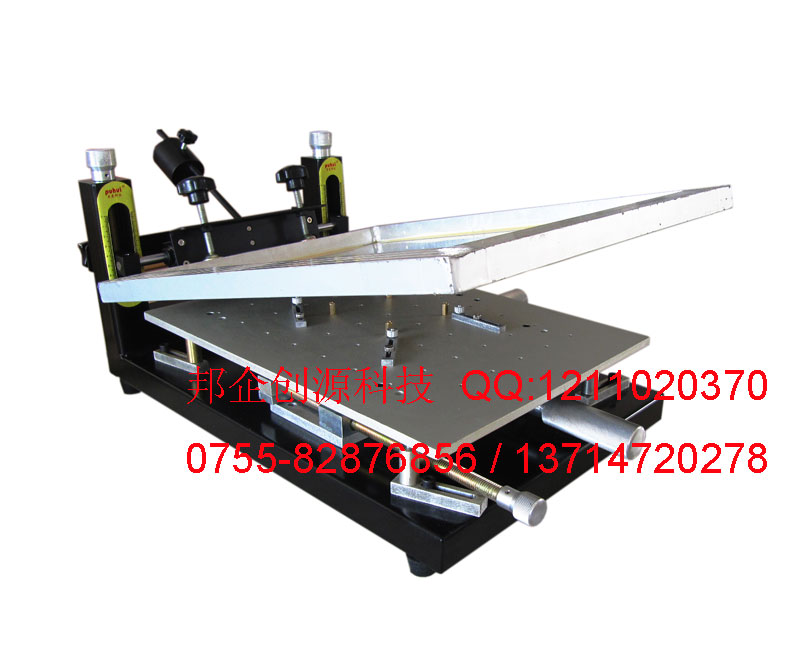

精密印刷台使用说明书

1技术领域
精密印刷台属于电子贴装焊接设备的配套产品，用于PCB板焊接数量较小的情况,为PCB板的焊盘挂锡,便于下一步进行贴片元器件的贴装。
2设备的性能及参数
设备的特点：操作平台可以旋转30度，且重复精度高，PCB板定位方便灵活轴微调校正相结合，校板的过程方便快捷；丝网夹支架采用丝杆上下调节调整高度，控制PCB板的厚度。

设备参数

设备性能	参数
外形尺寸（LWH)	580320259(mm）
操作平台大小	300*400（mm）
PCB板大小	270*370（mm）
适用钢网尺寸	370*470（mm）
精密印刷平台高度	180mm
PCB板定位方式	外形基准孔
净重	12.7kg

3设备的安装与维护
安装：参照精密印刷台安装指南。
维护：定期为丝网夹升降装置及操作平台的螺旋丝杆及传动机构添加油脂，确保丝杆旋转的顺畅无卡顿现象，减小丝杆及传动机构的磨损。
4设备的使用
1）将精密印刷台水平放置在工作台上，清洗钢网上残留的的油污、杂质及锡膏；钢网清洗后放置到丝网夹(2)上，调节五星压花旋钮（3)移动钢网到合适的位置，旋转五星压花旋钮压紧钢网。
2）安装PCB定位块（11）和PCB固定座（5），参照PCB板定位孔的距离和钢网的位置调整PCB固定座的位置并固定（如果PCB板较大，须用支撑柱(9)支撑，支撑柱应选择相应的螺纹孔拧入）。
3）旋转上下调节把手（1）调整丝网夹的高度。旋转X轴旋转把手(6)与Y轴旋转把手(7)调节PCB板与钢网的相对位置（若在满行程内无法调整好相对位置，请移动钢网的位置），PCB板与钢网的相对位置如果存在角度差，应通过调整旋转调节把手(8)进行修正;调节操作平台支撑件底座块（10）顶柱上螺栓的高度使操作平台（4）四个角受力均匀无晃动。
4）选择刃面无缺陷的刮板进行刮锡。刮板与钢网间的刮印角应在30度到75度之间（在同样的刮印速度下，刮印角60度要比刮印角75度时下锡量要大）。在操作中刮印角尽量保持在45度并保持刮印速度一致。
5）钢网使用后应将上面残留的锡膏进行清理，保持钢网表面的清洁，方便下次使用。
